Remarks: This parameter is 2019 system. If the parameters are not updated in time, please understand.
Product Details:
Payment & Shipping Terms:
|
Mainbody: | Steel Plates Welded Structure | Control Mode: | NC System , Delem, Estun E21 E300, TP10s |
---|---|---|---|
Automation: | Automatic,manual,electric | Driving: | Normail Motor Or Servo Motor |
Back-gauge: | Ball Screw + Linear Guider | Machine Type: | Press Brake,sheet Metal Cutting And Bending Machine |
Material / Metal Processed: | Stainless Steel,Carbon Steel,Aluminum,Brass / Copper | Raw Material: | Steel Plate/Sheet |
After-sales Service Provided: | Engineers Available To Service Machinery Overseas,Online Support,Video Technical Support | Color: | Gray Black+White Or Customized |
Voltage: | 220V/380V/415V/440V/customized | Warranty: | 2 Years,1 Year |
High Light: | 300 ton press brakes PSL,300 ton hydraulic press brakes PSL,wc67k press brakes PSL |

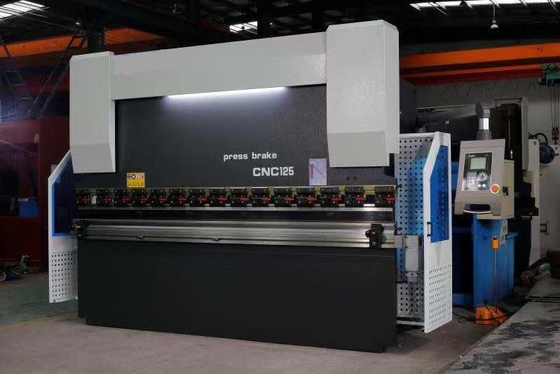

300T 3200mm NC Plate bending hydraulic press brake machine
I. Functions and Characteristics:
The Press Brake is full steel plates welded structure, vibrating treatment of ageing for removal of internal stress,with good rigidity and stability.
Torsion bar forced synchronization of mechanical, limit stopper balance in two sides.
Integrated hydraulic system, large scape of speed regulation thanks to transmission of the ram, stable and reliable
performance.
Adjustment mechanism of ram independent from oil cylinder assembly to enhance sealing effect.
Top tool is fitted with Rapid clamping, 4-ways V-Die with several openings.
II. Main Technical data:
1 | Nominal pressure(KN) | 3000 |
2 | Length of working table(mm) | 3200 |
3 | Dis. Between and frames(mm) | 2530 |
4 | Throat depth(mm) | 400 |
5 | Ram stroke(mm) | 250 |
6 | Approaching speed(mm/s) | 70 |
7 | Working Speed(mm/s) | 7 |
8 | Returning speed (mm/s) | 80 |
9 | Max. opening height(mm) | 530 |
10 | Main motor power(KW) | 22 |
11 | Dimensions(m)L*W*H | 3.2*2.0*3.45 |
12 | Weight(ton) Appro. | 18.5 |
III. Main components:
Sealings: B+S Germany/NOK Japan
Direction valves: Bosch-Rexroth or other famous brands
Pluging valves: China
Oil pump: ALLEAD Germany
Switch, Buttons: SCHNEIDER France
Relay, Contactor: SCHNEIDER
Inverter: DELTA Taiwan or INVT China
NC controller: ESTUN E21 or E22, TP07 with normal motors to control X-Y-axis
SNC53,TP10S or DELEM DA41T with servo motors to control X,Y-axis
Model | Force | Max. Length | Vertical | Depth | Stroke | Max. Opening | Power | L*W*H(mm) | Weight |
---|---|---|---|---|---|---|---|---|---|
WC67K-40t/2200 | 400Kn | 2200mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2000*1200*1910 | 2750Kg |
WC67K-40t/2500 | 400Kn | 2500mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2500*1200*1910 | 3000Kg |
WC67K-50t/2200 | 500Kn | 2200mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2000*1200*1910 | 2950Kg |
WC67K-50t/2500 | 500Kn | 2500mm | 1850mm | 220mm | 100mm | 320mm | 5.5KW | 2500*1210*2000 | 3400Kg |
WC67K-63t/2500 | 630Kn | 2500mm | 1900mm | 220mm | 120mm | 320mm | 5.5KW | 2500*1300*2210 | 4000Kg |
WC67K-63t/3200 | 630Kn | 3200mm | 2560mm | 220mm | 120mm | 320mm | 5.5KW | 3200*1300*2210 | 4800Kg |
WC67K-80t/2500 | 800Kn | 2500mm | 1990mm | 320mm | 120mm | 320mm | 7.5KW | 2500*1400*2300 | 5700Kg |
WC67K-80t/3200 | 800Kn | 2500mm | 2560mm | 320mm | 120mm | 350mm | 7.5KW | 3200*1500*2300 | 6020Kg |
WC67K-80t/4000 | 800Kn | 4000mm | 3000mm | 320mm | 120mm | 350mm | 7.5KW | 4000*1500*2400 | 7000Kg |
WC67K-100t/2500 | 1000Kn | 2500mm | 2020mm | 320mm | 150mm | 400mm | 7.5KW | 2500*1600*2400 | 6000Kg |
WC67K-100t/3200 | 1000Kn | 3200mm | 2600mm | 320mm | 150mm | 400mm | 7.5KW | 3200*1600*2600 | 6800Kg |
WC67K-100t/4000 | 1000Kn | 4000mm | 3000mm | 320mm | 150mm | 400mm | 7.5KW | 4000*1600*2700 | 8000Kg |
WC67K-125t/2500 | 1250Kn | 2500mm | 2020mm | 320mm | 150mm | 400mm | 11KW | 2500*1600*2400 | 6500Kg |
WC67K-125t/3200 | 1250Kn | 3200mm | 2580mm | 320mm | 150mm | 400mm | 11KW | 3200*1600*2600 | 7200Kg |
WC67K-125t/4000 | 1250Kn | 4000mm | 3000mm | 320mm | 150mm | 400mm | 11KW | 4000*1600*2700 | 8800Kg |
WC67K-160t/3200 | 1600Kn | 3200mm | 2600mm | 320mm | 200mm | 460mm | 11KW | 3200*1700*2700 | 9500Kg |
WC67K-160t/4000 | 1600Kn | 3200mm | 3000mm | 320mm | 200mm | 460mm | 11KW | 4000*1700*2800 | 10500Kg |
WC67K-160t/5000 | 1600Kn | 4000mm | 4000mm | 320mm | 200mm | 460mm | 11KW | 5000*1900*3100 | 13000Kg |
WC67K-160t/6000 | 1600Kn | 6000mm | 5000mm | 320mm | 200mm | 460mm | 11KW | 6300*1900*3200 | 18500Kg |
WC67K-200t/3200 | 2000Kn | 3200mm | 2500mm | 320mm | 200mm | 460mm | 15KW | 3200*1950*2800 | 10500Kg |
WC67K-200t/4000 | 2000Kn | 4000mm | 3000mm | 320mm | 200mm | 460mm | 15KW | 4000*1950*2800 | 11600Kg |
WC67K-200t/5000 | 2000Kn | 5000mm | 4000mm | 320mm | 200mm | 460mm | 15KW | 5000*1950*3100 | 14500Kg |
WC67K-200t/6000 | 2000Kn | 6000mm | 5000mm | 320mm | 200mm | 460mm | 18.5KW | 6000*1950*3300 | 21000Kg |
WC67K-250t/3200 | 2500Kn | 3200mm | 2600mm | 400mm | 250mm | 530mm | 18.5KW | 3250*2000*3200 | 14500Kg |
WC67K-250t/4000 | 2500Kn | 4000mm | 3200mm | 400mm | 250mm | 530mm | 18.5KW | 4000*2000*3400 | 18200Kg |
WC67K-250t/5000 | 2500Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 18.5KW | 5000*2000*3400 | 22500Kg |
WC67K-250t/6000 | 2500Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 18.5KW | 6000*2000*3400 | 27500Kg |
WC67K-300t/3200 | 3000Kn | 3200mm | 2530mm | 400mm | 250mm | 530mm | 22KW | 3200*2000*3450 | 18500Kg |
WC67K-300t/4000 | 3000Kn | 4000mm | 3200mm | 400mm | 250mm | 530mm | 22KW | 4000*2000*3450 | 22500Kg |
WC67K-300t/5000 | 3000Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 22KW | 5000*2000*3450 | 25000Kg |
WC67K-300t/6000 | 3000Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 22KW | 6000*2000*3450 | 30000Kg |
WC67K-400t/4000 | 4000Kn | 4000mm | 3000mm | 400mm | 250mm | 530mm | 30KW | 4000*2180*3500 | 25000Kg |
WC67K-400t/5000 | 4000Kn | 5000mm | 4000mm | 400mm | 250mm | 530mm | 30KW | 5000*2180*3500 | 29000Kg |
WC67K-400t/6000 | 4000Kn | 6000mm | 5000mm | 400mm | 250mm | 530mm | 30KW | 6000*2180*3800 | 35000Kg |
WC67K-500t/4000 | 5000Kn | 4000mm | 3000mm | 400mm | 250mm | 590mm | 45KW | 4000*2580*3500 | 35000Kg |
WC67K-500t/5000 | 5000Kn | 6000mm | 4000mm | 400mm | 250mm | 590mm | 45KW | 5050*3500*3700 | 44000Kg |
WC67K-500t/6000 | 5000Kn | 6000mm | 5000mm | 400mm | 320mm | 590mm | 45KW | 6050*3500*3700 | 55000Kg |
WC67K-600t/4000 | 6000Kn | 6000mm | 3000mm | 400mm | 320mm | 590mm | 55KW | 4050*4500*3700 | 45000Kg |
WC67K-600t/6000 | 6000Kn | 6000mm | 5000mm | 400mm | 320mm | 590mm | 55KW | 6050*4500*3700 | 60000Kg |
Remarks: This parameter is 2019 system. If the parameters are not updated in time, please understand.
